三維液壓調整機

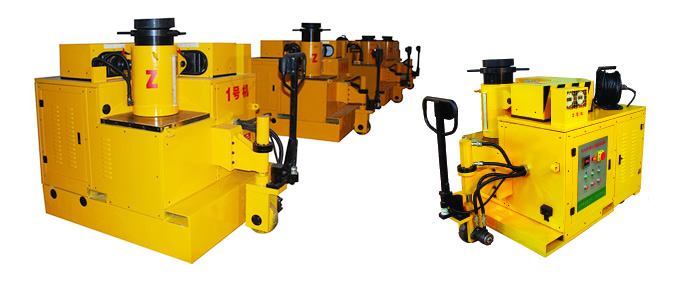

3D-HAS三維液壓調整機

詳細描述：

1、專為“總組造船”的船體分段合攏工藝而設計，可使分段在三個維度，六個方向進行精確調整。
2、采用高質量超高壓液壓產品，使得設備具備整體重量輕、體積小、回轉半徑小的特點。
3、優化設計的設備主結構承載體系，在具備重量輕、體積小等特點的同時保證更好的使用耐久性。
4、液壓技術、智能控制技術和機械制造技術一體化集成，使用和操作簡單，通過無線控按紐箱或無線遙控可完成全部動作。
5、設備具有雙速度驅動特性，空載調整時通過高速度實現高效率，重載調整時通過低速度實現高精度和安全。
6、多重安全措施保證使用安全，“機械鎖”可提供船體分段和操作人員的最終安全保障。
7、設備主頂升部分配備5°可傾斜抗偏載鞍座和擴大底盤，以適應船體分段底盤不平整情況，確保使用耐久性。
8、通過無線遙控按鈕盒可實現單臺設備操作，也可通過聯動控制箱實現多臺集中操作，可實現4臺的聯動操作，無線遙控距離100米。

單臺設備承載能力	單臺設備產品型號	每套4臺設備產品型號	垂直方向調整范圍	水平方向調整范圍	每臺設備長寬尺寸	頂部鞍座可轉動角	單臺重量
T	單臺設備產品型號	每套4臺設備產品型號	mm	mm	mm×mm	°	T
100	3D-HAS-100	3D-HAS-400	250	150	1200×1710	5	2.3
200	3D-HAS-200	3D-HAS-800	250	150	1350×1930	5	2.8
300	3D-HAS-300	3D-HAS-1200	250	150	1400×2150	5	3.4
400	3D-HAS-400	3D-HAS-1600	250	150	1460×2180	5	4.0
500	3D-HAS-500	3D-HAS-2000	250	150	1700×2180	5	4.6
600	3D-HAS-600	3D-HAS-2400	250	150	1700×2180	5	5.8

● 設備的行走通過液壓馬達直接驅動，具有3°的標準爬坡能力，可適應船塢，地面和船臺的工況使用。水平和垂直方向調整范圍根據需要定制。
● 設備最低和最高度可根據塢墩高度定制，標準的設備最低高度為1200mm，部分型號設備最低高度為800mm。
* 3D-HAS系列全自動三維調整機配套附件：

為確保安全操作，可遠距離無線遙控操作，距離為100米。
可實現XYZ三個維度的位移同步控制，并可實現多臺設備三維同步控制。
同步精度高，精度可達1mm，可實現點控微調。
操作簡便安全靈活。

可有效替代傳統方木墊塊。
橡膠鋼質，承載能力強。
與系列三維調整要具相同的套裝尺寸。
增大接觸點面積，具有防滑減少摩擦力，確保安全。

專為分段調整三維調整機聯動控制而設計，可實現4臺三維調整機聯動操作。
獨特控制界面設計，操作人性化。
通用快插接頭設計使得單臺控制和聯動控制轉換非常方便?？蓪崿F(xiàn)快速轉換。
按鈕大間距設計，布置合理，操作方便。
體積小、重量輕、方便攜帶和管理。

控制設備數量	重量
4臺	20kg

轉為三維調整機高度增加設計，可使用不同分段底高，有效擴大調直機的應用范圍。
安裝的拆卸方便，具有傾斜鞍座，適應分段底部都不平整工況。

常用型號	承載能力	增加高度
3D-HAS100-250	100T	250mm
3D-HAS100-250	200T	250mm
3D-HAS100-200	300T	250mm

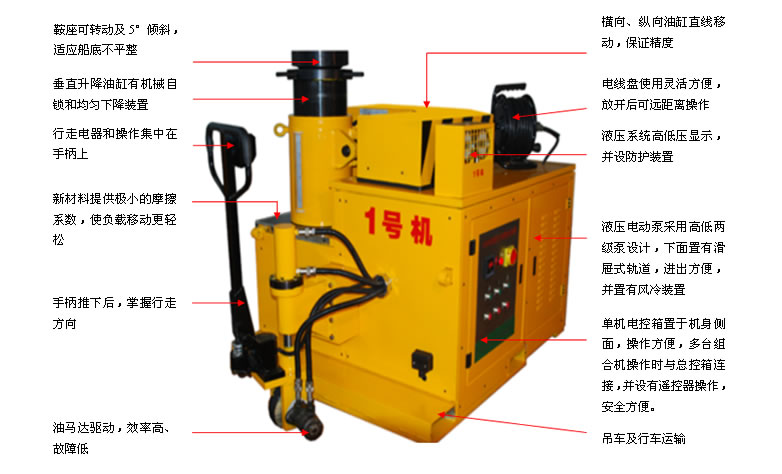

* 3D-HAS/4-800 液壓三維調整設備特征：

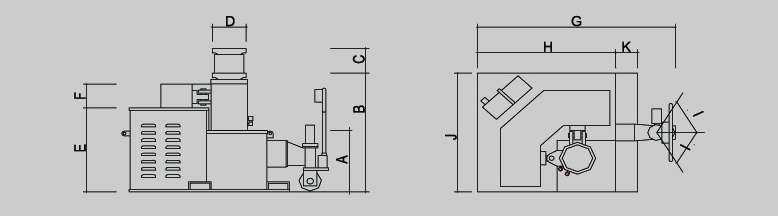

* 3D-HAS系列調整機外形示意圖：

* 3D-HAS系列調整機外形尺寸表：

單臺設備產品型號mm	3D-HAS系列調整機外形尺寸參數（mm）
單臺設備產品型號mm	A	B	C	D	E	F	G	H	I	J	K
3D-HAS-100	670	1200	245	170	850	260	1840	1450	55°	1200	210
3D-HAS-200	620	1200	250	300	850	225	1775	1230	55°	1200	195
3D-HAS-300	400	1200	408	300	850	210	2040	1650	55°	1400	210
3D-HAS-400	890	1660	425	375	1165	290	2090	1700	55°	1450	210
3D-HAS-500	800	1660	510	430	1165	290	2200	1900	55°	1650	210
3D-HAS-600	780	1660	540	480	1125	330	2200	1900	55°	1650	210

● 以上外形尺寸參數僅供參考，3D-HAS三維調整機可根據不同的需要定制設計加工。
